Prilagojeni 35CrMoV jekleni kolut stroja za hladno valjanje
35CrMoV je legirano strukturno jeklo z visoko trdnostjo in visoko žilavostjo, ki ima po toplotni obdelavi kaljenja in popuščanja odlične celovite mehanske lastnosti. Široko se uporablja pri visokih obremenitvah in visoko natančnih komponentah hladno valjarn za jeklene kolute.
- GW Precision
- Luoyang, Kitajska
- Pogodbeno določilo
- Letna zmogljivost jeklenega koluta je 4000 kosov
- informacije

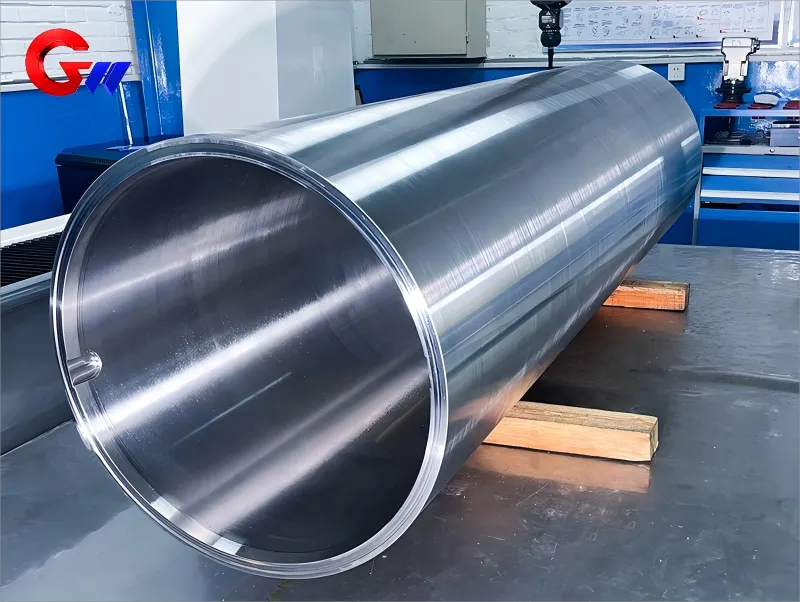

Prilagojeni 35CrMoV jekleni kolut stroja za hladno valjanje
jeklo spol material | specifikacija |
35CrMoV | 665*605*2000 |
Proizvodni in proizvodni parametri prilagojenega tuljave iz jekla 35CrMoV za hladno valjarno
GW natančna kolut iz jekla 35CrMoV Ključne značilnosti:
Kombinacija Cr-Mo-V zagotavlja visoko kaljivost, odpornost proti utrujenosti in trdnost pri visokih temperaturah.
Nizka vsebnost S/P zmanjša toplotno krhkost in izboljša udarno žilavost.
Mehanske lastnosti 35CrMoV (kaljenje in popuščanje: kaljenje + popuščanje pri visoki temperaturi)
Tipični standardi za testiranje vrednosti za kazalnike uspešnosti
Natezna trdnost (s ₆) 900-1100 MPa GB/T 228,1 (ISO 6892)
Meja tečenja (σ ₀)₂) 750–950 MPa
Stopnja raztezka (d)≥12 % pri merilni dolžini 5d (kjer je d premer vzorca)
Energija udarca (IE)≥50 J (pri sobni temperaturi) GB/T 229 (ISO 148)
Trdota HRC 28-35 (kaljeno in temperirano stanje) GB/T 230,1
Stopnja sekcijskega krčenja (ψ)≥45 %
Dodatek ključne funkcije:
Postopek toplotne obdelave:
Kaljenje: Oljno ohlajeno na 850-880°C, da dobimo martenzitno strukturo.
Kaljenje: 550-650°C, prilagodite temperaturo glede na zahteve glede trdnosti (temperatura↑ →moč↓, žilavost↑).
Zmogljivost pri visokih temperaturah:
Ohranite stabilno moč pod 400°C in prenese 500°C kratkoročno (molibden poveča odpornost proti lezenju).
Meja utrujenosti:
Približno 450-500 MPa (10 ciklov, gladek vzorec), primeren za komponente dinamične obremenitve.
Parametri mehanske obdelave prilagojenega jeklenega koluta
Zahteve glede parametrov
Notranji premer luknje IT6 razred (H6), Ra ≤ 0,8 μm
Zunanji premer IT7 razreda (h7), Ra ≤ 1,6 μm
Cilindričnost ≤ 0,01 mm/100 mm
Koaksialnost ≤ 0,02 mm (naležna površina)
Glavne tehnike obdelave:
Natančno vrtanje/honanje: Zagotovite natančnost notranje luknje.
Brušenje: Obdelava z zunanjim cilindričnim brusilnikom, da se prepreči toplotna deformacija.
Dinamično ravnovesje (visoka hitrost vrtenja): preostalo neuravnoteženost ≤ ravni G2,5 (ISO)1940).
V smislu inšpekcijskega pregleda, da bi zaščitili koristi strank in zagotovili boljšo kakovostTuljava iz jekla 35CrMoV izdelkov, smo izvedli različne teste mehanskih lastnosti po toplotni obdelavi poleg običajnega dimenzijskega pregleda. Dinamični balansirni stroj z obročastim pasom je lahko 100-odstotni dinamični balansirni test.
Pakiranje
Imamo odlično ekipo za pakiranje in zrelo tehnologijo pakiranja.
Embalaža mora zagotavljati varnost izdelkov iz jeklenih tuljav 35CrMoV, da se med skladiščenjem, transportom in prodajo ne izgubijo ali poškodujejo.
Embalaža zagotavlja čistočo izdelka. Pred pakiranjem preverite čistost površine izdelka.
Naše izdelke iz jekla 35CrMoV uporabniki splošno priznavajo in jim zaupajo ter lahko izpolnjujejo nenehno spreminjajoče se gospodarske in družbene potrebe.
Ključni pomisleki za jekleno tuljavo za hladne valjarne
Popravilo pri varjenju: varjenje s 35CrMoV zahteva predgretje (200-300 ℃) in žarjenje za razbremenitev napetosti po varjenju.
