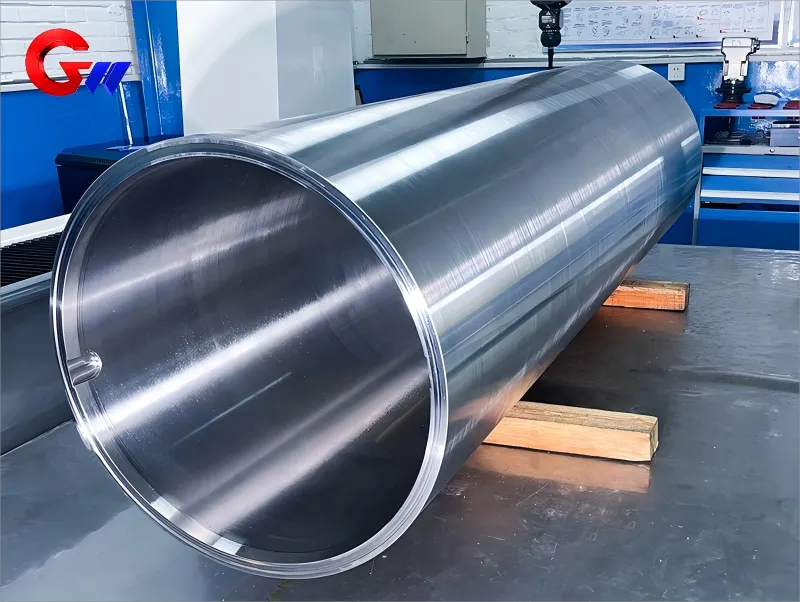

Prilagojena jeklena tuljava 35CrMoV za hladno valjanje
Prilagojena jeklena tuljava 35CrMoV za stroje za hladno valjanje je izdelana iz visoko trdnostnega in visoko žilavega legiranega konstrukcijskega jekla. Po kaljenju in popuščanju pri visokih temperaturah 35CrMoV zagotavlja uravnoteženo kombinacijo trdnosti, žilavosti, odpornosti na utrujenost in visokotemperaturne zmogljivosti, zaradi česar je primerna za visoko obremenjene in visoko precizne vrtljive komponente, ki se uporabljajo v hladnih valjarnah.
GW Precision izdeluje tuljave iz jekla 35CrMoV v skladu z risbami strank, konfiguracijo opreme, dimenzijskimi zahtevami, tolerancami obdelave, zahtevami toplotne obdelave in standardi inšpekcijskih pregledov.
Vrsta izdelka: Prilagojena tuljava iz jekla 35CrMoV
Material: 35CrMoV
Specifikacija: 665 × 605 × 2000 mm
Uporaba: Hladno valjarna
Toplotna obdelava: kaljenje in popuščanje pri visokih temperaturah
Strojna obdelava: Precizno vrtanje, honanje in brušenje
Dinamično ravnovesje: raven G2.5, ISO 1940
- GW Precision
- Kitajska, Luoyang
- Pogodbena določila
- Letna zmogljivost jeklene tuljave je 4000 kosov
- informacije
Prilagojena jeklena tuljava 35CrMoV za hladno valjanje
GW Precision prilagojena tuljava iz jekla 35CrMoV je zasnovana za visoko obremenitvene in visoko precizne aplikacije v opremi za hladno valjanje. Jeklena tuljava je izdelana v skladu s tehničnimi risbami stranke in dejanskimi zahtevami valjarne. Dobavljena specifikacija izdelka je 665 × 605 × 2000 mm, druge dimenzije pa je mogoče prilagoditi glede na konfiguracijo opreme in zahteve uporabe.
35CrMoV je visoko trdnostno in žilavo legirano konstrukcijsko jeklo. Njegov sistem zlitine kroma, molibdena in vanadija zagotavlja dobro kaljivost, odpornost proti utrujanju in trdnost pri visokih temperaturah. Material je primeren za komponente, ki so izpostavljene ponavljajočim se mehanskim obremenitvam in neprekinjenemu ali visokohitrostnemu vrtenju. Nadzorovana vsebnost žvepla in fosforja pomaga tudi zmanjšati toplotno krhkost in izboljšati udarno žilavost.
Glede na posredovane podatke o materialu tipična kemična sestava 35CrMoV vključuje C 0,30–0,38 %, Cr 0,80–1,10 %, Mo 0,20–0,30 % in V 0,10–0,20 %, pri čemer je razmerje S/P nadzorovano na ≤ 0,015 %. Ti legirni elementi zagotavljajo materialno osnovo za zahtevano trdnost, žilavost, kaljivost in odpornost proti utrujanju v zahtevnih obratovalnih pogojih.
Mehanske lastnosti 35CrMoV
Mehanske lastnosti jeklenega tuljavega materiala so bile ocenjene po kaljenju in popuščanju pri visokih temperaturah. Tipična natezna trdnost je 900–1100 MPa, medtem ko je meja tečenja 750–950 MPa. Raztezek je ≥12 % na podlagi merilne dolžine 5d, kjer d predstavlja premer vzorca. Udarna energija je ≥50 J pri sobni temperaturi, trdota je HRC 28–35 v kaljenem in popuščanem stanju, stopnja krčenja prereza pa je ≥45 %.
Ustrezni standardi preskušanja za te lastnosti vključujejo GB/T 228.1 (ISO 6892) za natezne preskuse, GB/T 229 (ISO 148) za udarne preskuse in GB/T 230.1 za preskuse trdote.
Za aplikacije z dinamičnimi obremenitvami navedeni tehnični podatki navajajo mejo utrujanja približno 450–500 MPa za 10⁶ ciklov z uporabo gladkega vzorca. Zaradi te odpornosti proti utrujanju je material primeren za komponente, ki so med delovanjem valjarne večkrat obremenjene. Dejanska odpornost je odvisna od stanja materiala, toplotne obdelave, geometrije, stanja površine in delovnega okolja.
Toplotna obdelava in delovanje pri visokih temperaturah
Toplotna obdelava je pomemben del izdelave tuljave iz jekla 35CrMoV. Postopek kaljenja uporablja segrevanje na približno 850–880 °C, ki mu sledi hlajenje v olju, da se doseže zahtevana martenzitna struktura. Po kaljenju se izvede visokotemperaturno popuščanje pri približno 550–650 °C.
Temperaturo popuščanja je mogoče prilagoditi glede na zahtevano trdnost in žilavost. Na splošno velja, da zvišanje temperature popuščanja zmanjša trdnost, hkrati pa izboljša žilavost. Končni pogoj toplotne obdelave je zato treba izbrati glede na zahteve glede mehanskih lastnosti jeklenega tuljave in njegovo predvideno uporabo v hladnem valjarstvu.
Po ustreznem kaljenju in popuščanju lahko 35CrMoV ohrani stabilno trdnost pod približno 400 °C in prenese kratkotrajno izpostavljenost okoli 500 °C pod določenimi pogoji. Molibden prispeva k trdnosti pri visokih temperaturah in odpornosti proti lezenju, medtem ko sistem zlitine Cr-Mo-V podpira splošne mehanske lastnosti materiala.
Zahteve za natančno obdelavo
Jekleni tulec 35CrMoV zahteva natančno strojno obdelavo po toplotni obdelavi. Notranja luknja, zunanji premer, valjaste površine in površine ležajev morajo izpolnjevati dimenzijske in geometrijske zahteve, določene za izdelek.
Notranja luknja je nadzorovana na stopnjo IT6, z zahtevo po prileganju H6 in hrapavostjo površine Ra ≤ 0,8 μm. Zunanji premer je nadzorovan na stopnjo IT7 z zahtevo po prileganju h7 in hrapavostjo površine Ra ≤ 1,6 μm. Cilindričnost je nadzorovana na ≤ 0,01 mm/100 mm, medtem ko je koaksialnost ležajne stične površine nadzorovana na ≤ 0,02 mm.
Za doseganje zahtevane dimenzijske natančnosti in površinske obdelave notranje luknje se uporablja precizno vrtanje in honanje. Za zunanjo valjasto površino se uporablja valjasto brušenje, da se doseže zahtevana dimenzijska natančnost in kakovost površine, hkrati pa se zmanjša tveganje toplotne deformacije.
Pri velikem vrtečem se jeklenem kolutu je treba dimenzijsko in geometrijsko natančnost nadzorovati skupaj. Razmerje med notranjo luknjo, zunanjim premerom in vrtečo se osjo neposredno vpliva na končno sestavo in pogoje vrtenja. Zato je treba uskladiti izbiro referenčnih točk obdelave, zaporedje obdelave, postopke vrtanja, honanja in brušenja, da se ohrani zahtevana cilindričnost in koaksialnost.
Testiranje in pregled dinamičnega ravnotežja
Dinamično ravnovesje je pomembna zahteva glede kakovosti jeklenega tuljavega materiala, ki se uporablja v rotacijski opremi za hladno valjanje. Ko se tuljava vrti z veliko hitrostjo, lahko neenakomerna porazdelitev mase povzroči dodatno centrifugalno silo in vibracije. Zato je treba končni izdelek poleg običajnega dimenzijskega pregleda še preizkusiti z dinamičnim ravnovesjem.
GW Precision lahko za izvajanje 100-odstotnega dinamičnega testiranja uravnoteženosti uporabi stroj za dinamično uravnoteženje z obročnim jermenom. Predložena tehnična zahteva določa preostalo neuravnoteženost do stopnje G2,5 v skladu z ISO 1940.
Kontrola kakovosti vključuje tudi preizkušanje mehanskih lastnosti po toplotni obdelavi in konvencionalno dimenzijsko kontrolo. Postopek kontrole zajema kritične dimenzije, stanje površine, geometrijsko natančnost, mehanske lastnosti materiala in stanje dinamičnega ravnovesja končnega jeklenega tuljavega materiala.
Za izdelke po meri se lahko zahteve glede inšpekcijskega pregleda potrdijo v skladu z risbami stranke, tehničnimi specifikacijami, standardi kakovosti in zahtevami uporabe. To omogoča, da se postopek končnega inšpekcijskega pregleda neposredno ujema z dejansko opremo za hladno valjanje.
Premisleki glede popravil varjenja
Če je potrebno varilno popravilo tuljave iz jekla 35CrMoV, mora postopek varjenja upoštevati lastnosti visokotrdnostnega legiranega jekla in njegovo toplotno obdelano stanje. V skladu s priloženimi tehničnimi zahtevami je treba material pred varjenjem predhodno segreti na približno 200–300 °C.
Po varjenju je potrebno žarjenje za zmanjšanje preostale varilne napetosti in ohranjanje dimenzijske stabilnosti. Dejanski postopek varjenja je treba določiti glede na mesto popravila, stanje materiala, način varjenja, pogoje toplotne obdelave in veljavne tehnične zahteve.
Pri preciznih jeklenih tuljavah mora po popravilu z varjenjem slediti ustrezen pregled in po potrebi preverjanje dimenzij, da se zagotovi, da popravljeni sestavni del še naprej izpolnjuje zahtevane tolerance obdelave in montaže.
Embalaža in zaščita izdelkov
GW Precision ima izkušeno ekipo za pakiranje in uveljavljene postopke pakiranja za precizne izdelke iz jeklenih tuljav. Embalaža je zasnovana tako, da ščiti tuljavo iz jekla 35CrMoV med skladiščenjem, prevozom, ravnanjem in dostavo ter zmanjšuje tveganje izgube ali poškodbe.
Čistost izdelka se upošteva tudi med pakiranjem. Površina jeklenega tuljave se pred pakiranjem preveri in očisti, da se prepreči kontaminacija med prevozom in skladiščenjem.
GW Precision ponuja izdelavo tuljav iz jekla 35CrMoV po meri v skladu z zahtevami strank, vključno z materialom, specifikacijami, toplotno obdelavo, natančnostjo obdelave, dinamičnim ravnovesjem, pregledom in zahtevami po pakiranju. Proizvodni proces je namenjen zagotavljanju jeklene tuljave, primerne za uporabo v visoko obremenjenih in visoko natančnih hladnih valjarnah, hkrati pa ohranja določene zahteve glede materiala in dimenzij.
Ključni dejavniki za jekleno tuljavo za hladno valjarne
Popravilo varjenja: Varjenje 35CrMoV zahteva predgrevanje (200–300 ℃) in žarjenje za zmanjšanje napetosti po varjenju.
